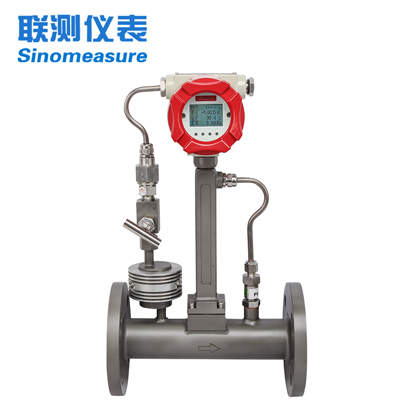

涡街流量计安装使用要求

　　1、合理的选择安装地点

　　避开强电力设备，高频设备，强电源开关设备;避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀环境等，同时要考虑安装维修方便。

　　2、上下游必须有足够的直管段。

　　若传感器安装点的上游在同一平面上有二个90。弯头，则：上游直管段≥25D，下游直管段≥5D 。若传感器安装点的上游在不同平面上有二个90。弯头，则：上游直管段≥40D，下游直管段≥5D 。调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。

　　3、管道采取减振动措施。

　　传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。

　　4、在水平管道上安装是涡街流量计zui常用的安装方式。

　　测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。

　　测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。

　　安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DN。
